Home » Chia sẻ » Hướng dẫn làm kính hiển vi điện tử bằng webcam
Để làm tốt chiếc kính này bạn phải có đủ 2 điều kiện: Điền kiện cần là bạn phải có đủ các nguyên liệu ở dưới, điều kiện đủ là bạn phải có sự sáng tạo và uyển chuyển để “đối phó” với các tình huống phát sinh.Sau đây mình sẽ hướng dẫn các bạn làm một chiếc kính hiển vi Webcam.

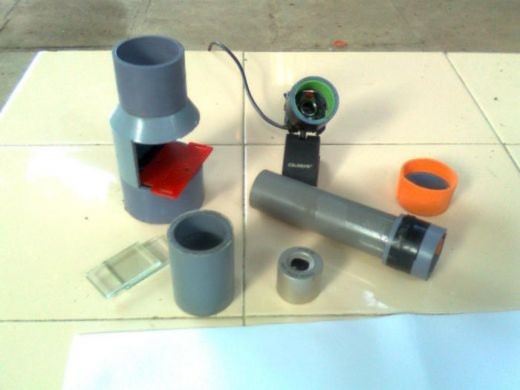

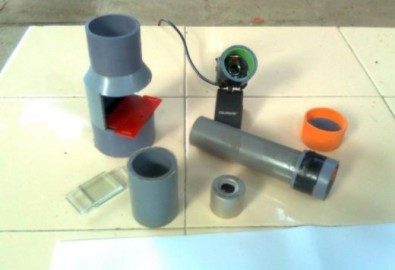

A.Nguyên liệu:

1.Nguyen Lieu

– 1 webcam đã tháo thấu kính ra

– 1 Thấu kính máy ảnh hoặc thấu kính hội tụ có tiêu cự ngắn khoảng 2cm là được

– 1 Ống nối phi 34

– 20cm ống phi 34

– 6 cm ống phi 42

– 1 Ống chuyển 60-42

– 1 Ống nối phi 60

– 1 LED ánh sáng trắng

– 2 pin AA

– 1 Công tắc

– 2 mảnh thủy tinh chữ nhật 3×4 cm làm bàn tiêu bản

– Keo 502, kéo, băng keo…

B.Thực hiện

I. Ống kính:

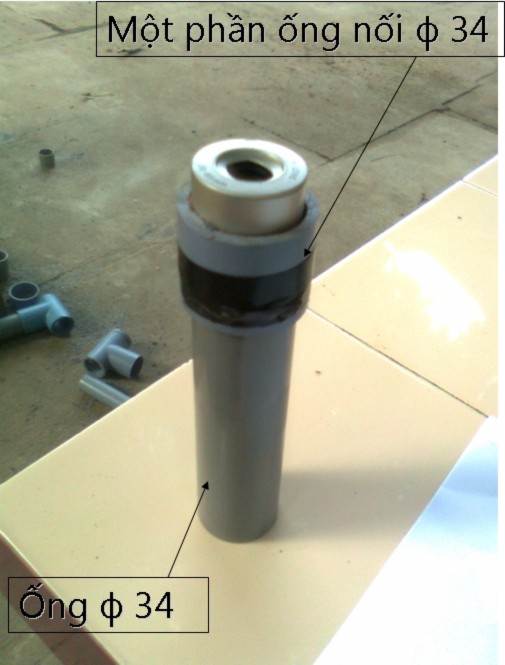

Cắt khoảng 2 cm ống phi 34 làm ống kính. Một đầu ống chế sao cho gắn vừa với thấu kính máy ảnh, ở đây mình dùng một phần ống nối 34 dán thêm một lớp xốp trong lòng ống là vừa khít:


2.1.Ong kinh

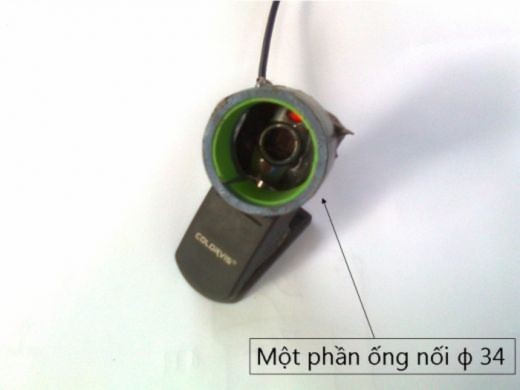

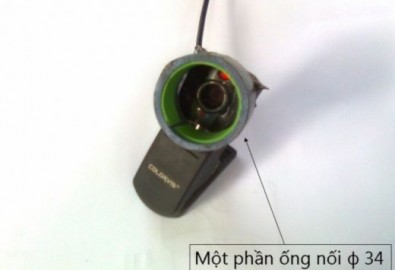

Đầu ống còn lại ta chế sao cho gắn vừa với Webcam. Ở đây mình vẫn dùng ống nối 34 và một lớp xốp cho khít:


2.2.Ong kinh
2.3.Ong kinh

**Lưu ý:
– Đa số webcam có cảm biến khá nhỏ nên chỉ cần ống kính ngắn là đạt độ phóng đại cần thiết
– Dù dùng vật kính là thấu kính máy ảnh hay thấu kính hội tụ đều cần che bớt lại để chóng sắc sai.

II. Phần tịnh tiến ống kính

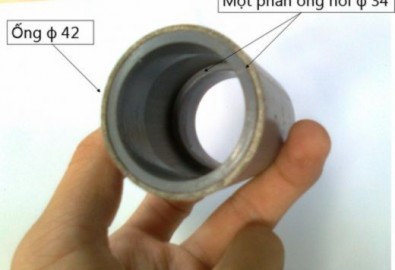

Ở đây ta dùng ống phi 42 kết hợp với ống nối 34, theo kinh nghiệm của mình thì ống nối 34 lọt vừa khít vào ống 42 nên ta sẽ làm như thế này: Cắt mỗi đầu ống nối 34 một khoảng sao cho ống 34 có thể lọt vừa qua rồi dùng 2 mảnh ống nối đó dán vào ống 42:


3.Tinh tien ong kinh

III.Bàn kính

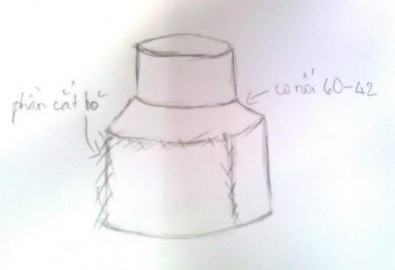

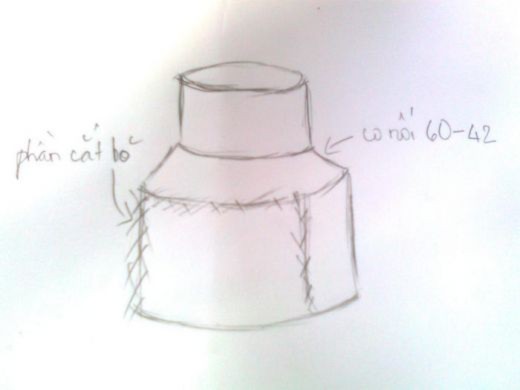

Ta dùng co nối 60-42 và ống nối 60-60. Đối với co nối 60-42 ta cắt theo hình vẽ:


4.Ban kinh

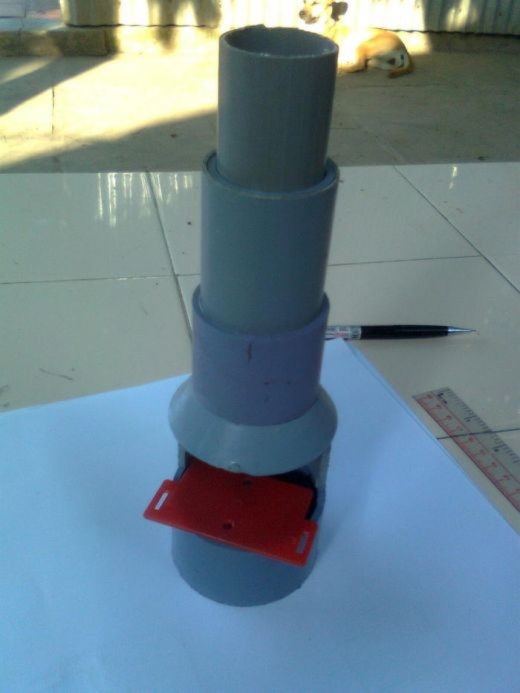

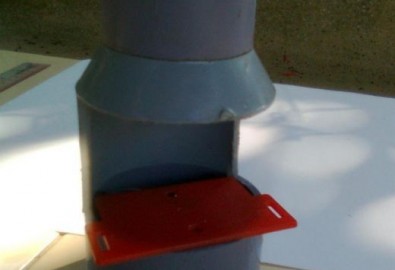

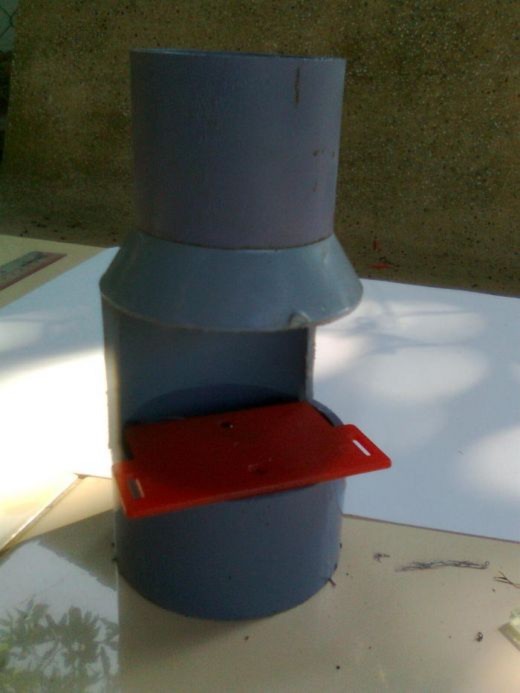

Rồi dán vào ống nối 60-60


5.Dan ong noi

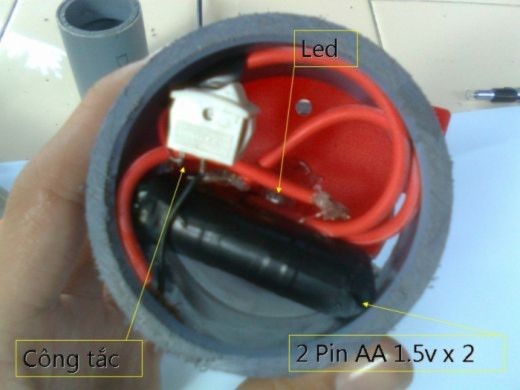

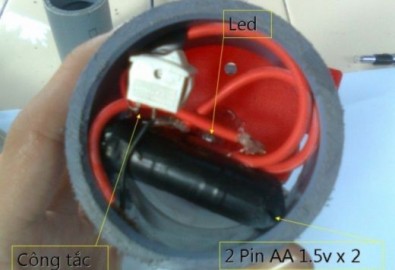

Bên dưới ta bố trí mạch điện cho led gồm led, pin AA, công tắc sao cho nó nằm gọn bên dưới ống nối 60-60


6.Bo tri mach dien

IV. Lắp ráp

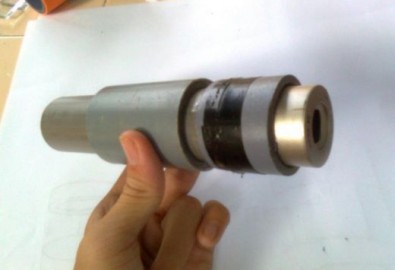

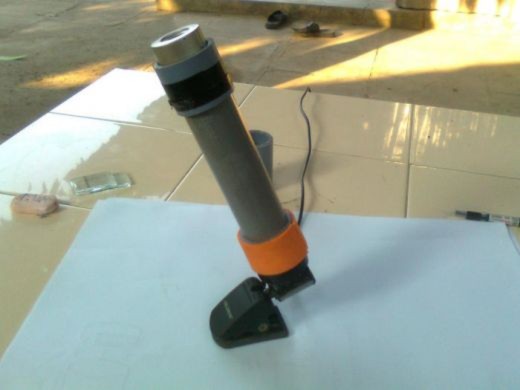

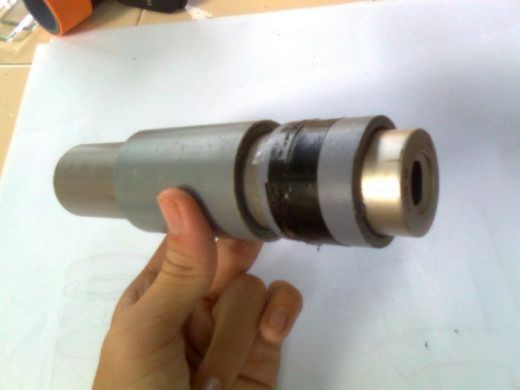

– Lắp ráp ống kính với phần tịnh tiến:


7.1.Lap rap

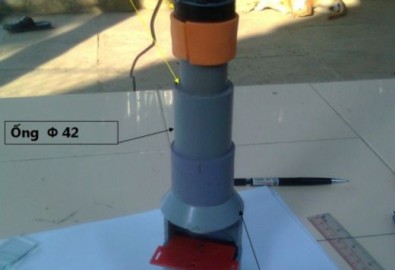

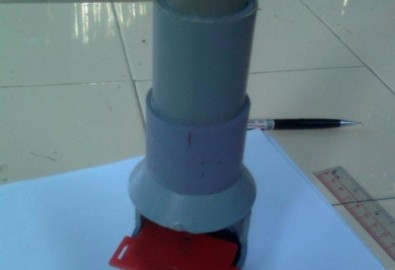

-Lắp ráp phần tịnh tiến và ống kính với bàn kính:


7.2.Lap rap

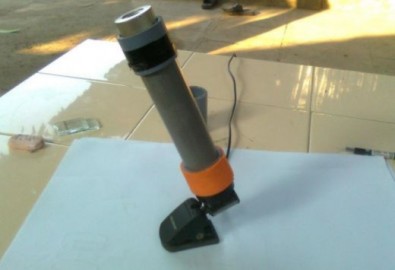

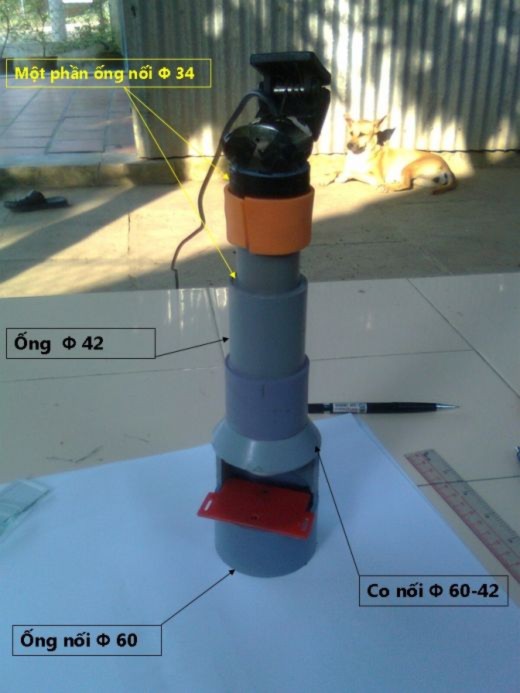

-Lắp ráp webcam vào:


7.3.Lap rap

-Cuối cùng là connect webcam với PC, bật Led, đặt tiêu bản lên xem…Xong

Ngoài ra các bạn có thể dán decal lên cho đẹp

Chúc các bạn có thể làm thành công một chiếc kính hiển vi cho riêng mình:

Nguyễn Tuấn
